حصـريا ~ Video Surveillance System ~ اساسيات بناء نظام مراقبة - أنظمة المراقبة و التحكم

مُساهمة من طرف abo_alarbe في الأربعاء نوفمبر 04, 2015 6:57 am


في أغلب أنظمة المراقبة الإحترافية
الكامرات دائما ترتبط بنظام للمراقبة والتحكم...

صحيح أنه يمكن ربط الكامرا براوتر و مبروك يمكنك المشاهدة
أو بالتلفاز مباشرة لا في الواقع نحن بحاجة إلى نظام للتحكم و المراقبة

و هذا كتعلق أساسيا بالكامرات و إمكانيات ربطها
كما ذكرنا سابقا هناك نوعان من الكمارات IP و Analog

الكامرات من حيث IP تتصل بشبكة تماما كباقي الأجهزة
وهذا يضمن سرعة و جودة من البيانات و سهولة في التحكم ايضا

الكامرات من نوع Analog ترتبط بالتلفاز عبر منفذ الفيديو
فهي لا تقدم أي تعديل على الصورة أو إتاحة للتحكم في الصورة...

نوع آخر من الأنواع Wireless او Wired

كما هناك كامرات سلكية هناك كامرات لاسيكية لكن الغلبة للكامرات السلكية لسببين :
- الكامرات السلكية أكثر استقرارا و ثباتا من حيث جودة البيانات
- الكامرات السلكية محمية ضد خجمات التشويش...
كما أ، كامرات الـ IP هي وحدها اللاسيكية الموجودة في الأسواق
و تطرح ايضا مشكلة التغذية الكهربائية...






بعدما خلصنا من الكامرات نأتي الآن لأنظمة المراقبة و التحكم...

نظام التحكم هو جهاز أو مجموعة أجهزة تمكن من معالجة الفيديو القادم من الكامرات
تخزينه و تتيح مشاهدته بمختلف التقنيات

الؤسسات الكبرى تعتمد على واحد من 4 أنظمة
ولا يجب الخلط بين الأنظمة لتفادي التداخل بينها...

،


[size=32]مبدئيا الـ DVR هي حواسيب مجهزة للتعامل مع الفيديو القادم منالكامرات[/size]
التحكم به و تخزينه و إتاحة مراقبته...

أجهزة HDVR اختصار لـ Hybrid Digital Video Recorder

و هذا الأخير يمى Hybrid أو هجين لأنه يتعامل مع الـ IP Cameras و الـ Analog أيضا





من حيث الربط

في أغلبها هناك منفذ واحد لكامرات الشبكة
لذلك نلجأ لجهاز ليس بغريب على عالم الشبكات و هو الـ Switch
لكن يفضل أن تركب الكامرات على Switch من نوع POE Switch
Power Over Ethernet
و هو جهاز يقوم بتخذية الكامرات عبر كابل الإيثرنت
و النتيجة كابل واحد و نقص في عدد الكابلات




نوع ثاني و هو الـ DVR
و هو خاص بكامرات الـ Analog
ممكن نقول مر عليه الزمن


يركب تماما كالتالي :








نأتي لأجهزة أكثر تقدما و هي متوافقة اساسا مع الـ IP Cameras
Network Video Recorder

يركب هكذا :


متوفر أيضا Wireless




نوع ثالث من الأنظمة لكنه ليس بجهاز
و إنما برنامج يعمل على بيئة حاسوب
يمكنك تركيبه على أي جهاز PC أو Server
VMS - Video Management Software
و هو برنامج للتعامل مع الكامرات التي تيربط بالـ حاسب

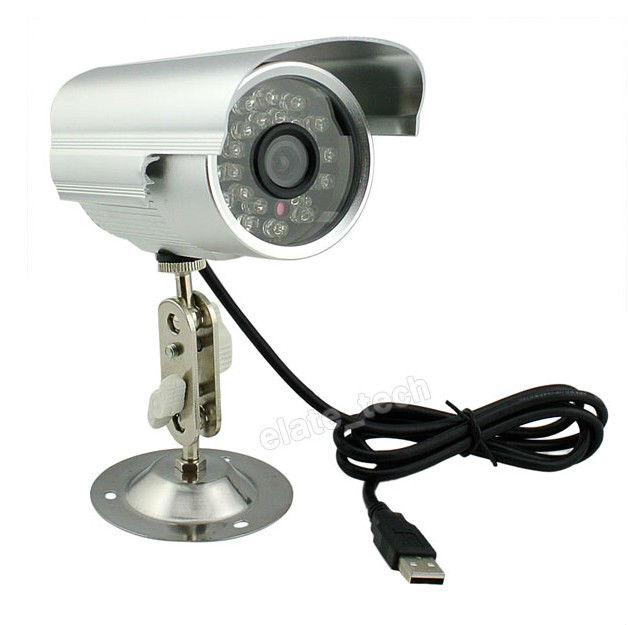

الكامرات في الغالب تكون USB

أو حتى Analog لكن ال حاسب ما فيه Analog
لذلك سنحتاج إضافة ببجهاز و هي عبارة
عن بطاقة َAnalog PCI


هذا هو الأقل تكلفة كما أن إمكانياته أكبر من الـ DVR / NVR / HDVR
فهو يبقى مفتوحا تتعامل معه مختلف برامج الـ PC الكثيرة و المتنوعة...
